REXSON SH0207 Bomba de pala
- Resistente y fiable
- Mantenimiento simple
- Configurable y versátil
Las bombas REXSON de la gama de alta viscosidad han sido diseñadas priorizando su robustez y con el objetivo de ofrecer un alto grado de versatilidad para seguir su aplicación. A diferencia del bombeo de fluidos líquidos, la gama de alta viscosidad ejerce tensiones mecánicas muy variables de un producto a otro.
Las bombas de pala de doble efecto están diseñadas específicamente para la transferencia de fluidos con una viscosidad superior a 50.000 Cps y operan a partir de 25.000 Cps para productos cuyas características los hacen difíciles de bombear. Estas bombas incluyen una pala que facilita la alimentación de la entrada de la bomba, permitiéndole mover materiales de alta viscosidad.
Para crear su propia bomba que cumpla con las condiciones de su aplicación, se tiene que seleccionar:
Nuestros motores neumáticos están diseñados para un flujo de aire máximo con un distribuidor auxiliar que permite una conversión rápida. Están equipados con un amplio silenciador para evitar la congelación en la salida del motor y pueden ser controlados (arranque/parada) desde un control de aire remoto. Estas bombas se utilizan como equipo de alimentación directamente desde bidones instalados en un elevador mediante un plato seguidor. Ciertas bombas pueden utilizarse en aplicaciones con colector.
La bomba de pala de alta viscosidad se utiliza para aplicaciones Airless® y de extrusión. La solución de bombeo ofrece un tamaño pequeño a mediano y su construcción de acero inoxidable y las diferentes opciones de empaques que funcionan para todos los materiales, incluyendo los abrasivos.
Puede personalizar su bomba con el tamaño de motor neumático adecuado y crear su propio número de referencia. Le sugerimos que se ponga en contacto con nuestros expertos para que le ayuden a seleccionar la configuración adecuada a sus necesidades. También puede consultar nuestra pestaña documentos, nuestro configurador y el catálogo completo.
Descripción | Valor | Unidades |
---|---|---|
Presión máxima de fluido | 190 (2,800) | bar (psi) |
Máxima presión de aire | 6 (87) | bar (psi) |
Viscosidad | >50,000 | cps |
Relación de presión (según el tamaño del motor neumático) | 9:1, 18:1, 33:1 | |
Temperatura máxima | 80 (176) | °C (°F) |
Volumen de producto por ciclo | 207 | cc |
Salida de producto a 15 ciclos / mn | 3,10 (0.82) | l/mn (gal/mn) |
Salida de producto a 60 ciclos / mn | 12,42 (3.28) | l/mn (gal/mn) |
Tipo de Motor | 1500, 3000, 5000 | |
Entrada de aire | 1/2"- 3/4"BSP(F) | |
Salida de producto | 3/4"BSP(F) | |
Peso (sólo sección de producto) | 10.5 (32.2) | kg (lbs) |
Peso (sólo motor neumático) | 5,5-21 (12.1-46.3) | kg (lbs) |
Entrada de producto (plato seguidor) | 80mm | |
Consumo de aire en función del tamaño del motor (ver catálogo) | --- | |
Carrera | 120 (4.72) | mm (inch) |

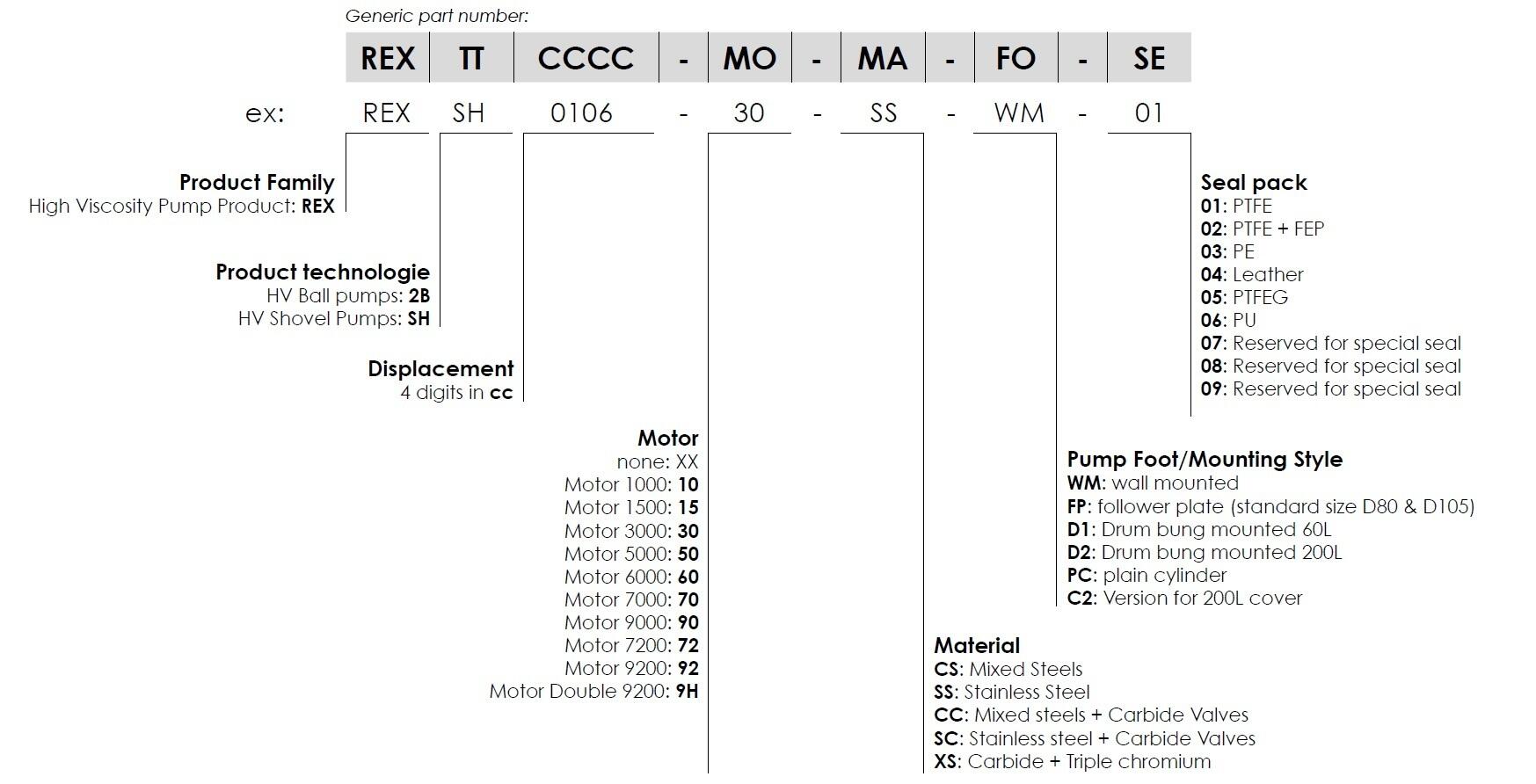

REXSH0207-MO-MA-FO-SE | Motor (MO) | Material (MA) | Base (FO) | Juntas (SE) | Modelo |
---|---|---|---|---|---|
● Opciones de motor (relación de presión) | MO=? | ||||
- Motor 1500 (9:1) | 15 | MO=15 | |||
- Motor 3000 (18:1) | 30 | MO=30 | |||
- Motor 5000 (33:1) | 50 | MO=50 | |||
● Selección de material inferior | MA=? | ||||
- Acero inoxidable | SS | MA=SS | |||
● Selección de base | FO=? | ||||
- Plato seguidor (Ø=80mm) | FP | FO=FP | |||
● Selección de juntas | SE=? | ||||
- PTFE - Politetrafluorotileno (propiedades similares al teflón) | 01 | SE=01 | |||
- PTFE + FEP (sello O-Ring encapsulado: propiedades similares al teflón sobre el Viton o Silicón) | 02 | SE=02 | |||
- PE - Polietileno (UHMWPE) | 03 | SE=03 | |||
- Cuero | 04 | SE=04 | |||
- PTFEG (PTFE + Grafito impregnado) | 05 | SE=05 | |||
- PU (poliuretano) | 06 | SE=06 |
Descripción | Referencia | |||
---|---|---|---|---|
Plato seguidor con Junta plana para para bidones de 20-30L - Ø 280-285 (base de bomba Ø80) | 151100100 | |||
Plato seguidor de junta plana para para bidones de 30L -Ø 305 (base de bomba Ø80) | 151100200 | |||
Plato seguidor con junta plana para bidones de 30L -Ø 315 (base de bomba Ø80) | 151100300 | |||
Plato seguidor de junta plana para bidones de 40-60L -Ø 350-360 (base de bomba Ø80) | 151100400 | |||
Plato seguidor de doble junta plana para bidones de 200L -Ø 571 (base de bomba Ø 80) | 151100500 | |||
Flat Double Seal Follower Plate for 200L Drums -Ø 571 (pump foot Ø80) | 1055180301 | |||
Plato seguidor de doble junta O-Ring para bidón de 20L -Ø 280 (base de bomba Ø80) | 151101100 | |||
Plato seguidor de doble junta O-Ring para bidón de 30L -Ø 285 (base de bomba Ø80) | 151101200 | |||
Plato seguidor de doble junta O-Ring para bidón de 30L -Ø 305 (base de bomba Ø80) | 151101300 | |||
Plato seguidor de doble junta O-Ring para bidón de 30L -Ø 315 (base de bomba Ø80) | 151101400 | |||
Plato seguidor de doble junta O-Ring para bidones de 40-60L -Ø 360 (base de bomba Ø80) | 151101500 | |||
Plato seguidor de doble junta O-Ring para bidón de 200L -Ø 571 (base de bomba de Ø80) | 151101600 | |||
Plato seguidor de doble junta O-Ring con recubierto PTFE para bidón de 20L -Ø 280 (base de bomba Ø80) | 151102100 | |||
Plato seguidor de doble junta O-Ring con recubrimiento PTFE para bidón de 30L -Ø 285 (base de bomba Ø80) | 151102200 | |||
Plato seguidor de doble junta O-Ring con recubrimiento PTFE para bidón de 30L -Ø 305 (base de bomba Ø80) | 151102300 | |||
Plato seguidor de doble junta O-Ring recubierto de PTFE para bidón de 30L -Ø 315 (base de bomba Ø80) | 151102400 | |||
Plato seguidor de doble junta O-Ring con recubrimiento PTFE para bidones de 40-60L -Ø 360 (base de bomba Ø80) | 151102500 | |||
Plato seguidor de doble junta O-Ring con recubrimiento PTFE para bidón de 200L -Ø 571 (base de bomba Ø80) | 151102600 | |||
Elevador de una columna para bidones de 20 a 60 L. (no disponible en NA/China) | 151080000 | |||
Elevador de una columna para bidones de 200 L. (no disponible en NA/China) | 151090000 | |||
Elevador de doble columna para bidones de 20 a 60 L. (no disponible en NA/China) | 151080500 | |||
Elevador de doble columna para bidones de 200 L. (no disponible en NA/China) | 151090500 |
