Bei der Entwicklung der Rexson-Pumpen für hochviskose Applikationen stand die Robustheit sowie Modularität der Produkte im Vordergrund. Im Gegensatz zu Nasslack-Pumpen beanspruchen hochviskose Materialien das Fördersystem mechanisch sehr. In der Bauweise unterscheiden sich doppeltwirkende Kugelpumpen und Nasslackpumpen jedoch wenig und können Materialien von bis zu 50.000 cps verarbeiten. Zusätzlich sind bei Rexson-Pumpen der Durchmesser der Materialpassagen, die Dichtungen sowie die Härte der Komponenten an die anspruchsvollen Bedingungen angepasst.
Um die richtige Konfiguration Ihrer Pumpe je nach Anwendungsfall zu erstellen, müssen Sie folgende Parameter korrekt auswählen:
Ein maximaler Luftstrom erzeugt eine schnelle Umschaltung der Pumpe mittels einem Steuerventil. Zusätzlich verringert der integrierte, große Schalldämpfer die Gefahr des Vereisens am Luftmotor durch die expandierende Luft. Dem Anwender stehen zwei verschiedene Montageoptionen zur Auswahl: Entweder wird der wandmontierten Pumpe Material direkt aus ihrem Behälter zugeführt oder sie fördert mittels Ram-Station und Folgeplatte aus offenen Fässern.
Hochviskose 2-Kugel-Pumpen werden bei Airless®- und Extrusionsanwendungen eingesetzt. Unser Sortiment umfasst kleine bis mittelgroße Standflächen, Pumpen aus Edelstahl mit optionalen Hartmetallsitzen sowie verschiedenen Dichtungssätzen für normale und abrasive Materialien.
Unsere Teilenummern sind modular aufgebaut: Erstellen Sie Ihre korrekte Konfiguration mittels des Konfigurators oder des Katalogs. Unsere Mitarbeiter unterstützen Sie natürlich ebenfalls gerne bei der Auswahl Ihrer passenden Pumpe.
| Bezeichnung | Wert | Einheit |
|---|---|---|
| Maximaler Materialdruck | 320 (4,600) | bar (psi) |
| Maximaler Lufteingangsdruck | 6 (87) | bar (psi) |
| Viskosität | <50,000 | cps |
| Druckübersetzung (je nach Luftmotorgröße) | 8:1, 15:1, 30:1, 53:1 | |
| Maximale Temperatur | 80 (176) | °C (°F) |
| Materialvolumen pro Doppelhub | 124 | cc |
| Ausbringmenge bei 15 Doppelhüben | 1,86 (0.49) | l/mn (gal/mn) |
| Freie Durchflussrate (bei 60 Doppelhüben/Min) | 7,44 (1.56) | l/mn (gal/mn) |
| Motortyp | 1000, 1500, 3000, 5000 | |
| Lufteinlass | 1/2"- 3/4"BSP(F) | |
| Materialauslass | 3/4"BSP(F) | |
| Gewicht (nur Hydraulikteil) | 9-12 (20-26) | kg (lbs) |
| Gewichtsspanne (nur Luftmotor) | 5,5-21 (12.1-46.3) | kg (lbs) |
| Materialeinlass (Folgeplatte) | 80mm | |
| Materialeinlass (Wandmontage) | 1"BSP(F) | |
| Luftverbrauch je nach Motorgröße (siehe Katalog) | ♦ | |
| Hub | 120 (4.72) | mm (inch) |

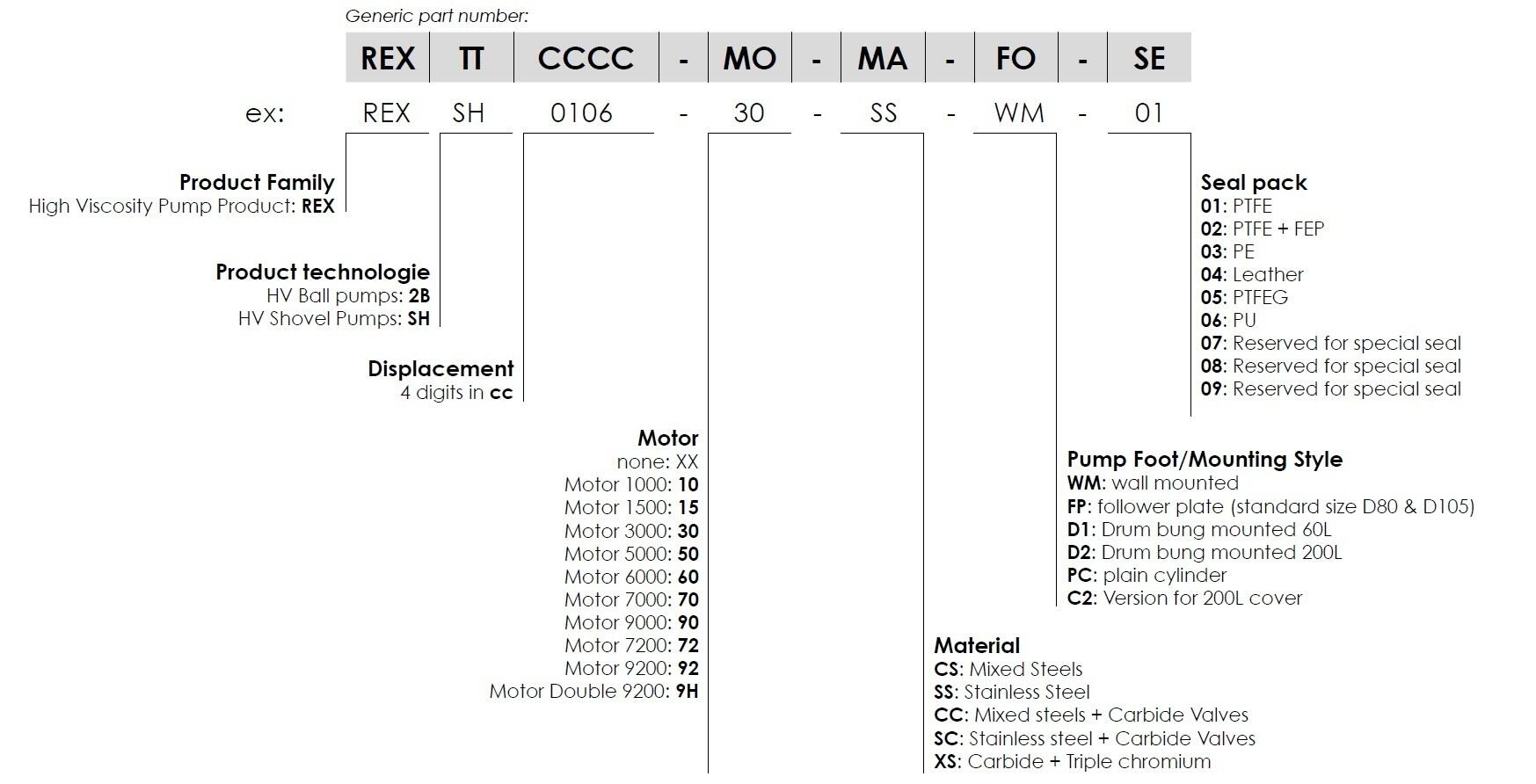

| REX2B0124-MO-MA-FO-SE | Motor (MO) | Material (MA) | Fuß (FO) | Dichtung (SE) | Modell |
|---|---|---|---|---|---|
| ● Motorauswahl (Druckübersetzung) | MO=? | ||||
| - Motor 1000 (8:1) | 10 | MO=10 | |||
| - Motor 1500 (15:1) | 15 | MO=15 | |||
| - Motor 3000 (30:1) | 30 | MO=30 | |||
| - Motor 5000 (53:1) | 50 | MO=50 | |||
| ● Unterer Materialabschnitt | MA=? | ||||
| - Edelstahl | SS | MA=SS | |||
| - Ventile aus Edelstahl und Hartmetall | SC | MA=SC | |||
| ● Auswahl Pumpeneinlass | FO=? | ||||
| - Wandmontiert (Einlass F 1'' BSPP) | WM | FO=WM | |||
| - Folgeplatte (Ø=80mm) | FP | FO=FP | |||
| - Fassspund-montiert (200-Liter-Fass / 2'' Spund) | D2 | FO=D2 | |||
| - Fassdeckel (200-Liter-Deckel) | C2 | FO=C2 | |||
| ● Auswahl des Dichtungssatzes | SE=? | ||||
| - PTFE - Polytetrafluorthylen (teflonähnliche Eigenschaften) | 01 | SE=01 | |||
| - Eingekapselter O-Ring: Teflonähnliche Eigenschaften dank Viton | 02 | SE=02 | |||
| - PE - Polyethen (UHMWPE) | 03 | SE=03 | |||
| - Leder | 04 | SE=04 | |||
| - PTFEG (PTFE + Graphit-imprägniert) | 05 | SE=05 | |||
| - PU (Polyurethan) | 06 | SE=06 | |||
| - PTFEG/PE + FEP (spezial) | 07 | SE=07 |
| Beschreibung | Teilenummer | |||
|---|---|---|---|---|
| Folgeplatte mit flacher Abdichtung für 20-30L Behälter- Ø 280-285 (Pumpenfuß Ø80) | 151100100 | |||
| Folgeplatte mit flacher Abdichtung für 30L Behälter -Ø 305 (Pumpenfuß Ø80) | 151100200 | |||
| Folgeplatte mit flacher Abdichtung für 30L Behälter -Ø 315 (Pumpenfuß Ø80) | 151100300 | |||
| Folgeplatte mit flacher Abdichtung für 40-60L Behälter-Ø 350-360 (Pumpenfuß Ø80) | 151100400 | |||
| Folgeplatte mit flacher Abdichtung für 200L Behälter-Ø 571 (Pumpenfuß Ø80) | 151100500 | |||
| Folgeplatte mit doppelter flacher Abdichtung für 200L Behälter-Ø 571 (Pumpenfuß Ø80) | 1055180301 | |||
| Doppelter O-Ring Folgeplatte für 20L Behälter -Ø 280 (Pumpenfuß Ø80) | 151101100 | |||
| Doppelter O-Ring Folgeplatte für 30L Behälter -Ø 285 (Pumpenfuß Ø80) | 151101200 | |||
| Doppelter O-Ring Folgeplatte für 30L Behälter-Ø 305 (Pumpenfuß Ø80) | 151101300 | |||
| Doppelter O-Ring Folgeplatte für 30L Behälter -Ø 315 (Pumpenfuß Ø80) | 151101400 | |||
| Doppelter O-Ring Folgeplatte für 40-60L Behälter-Ø 360 (Pumpenfuß Ø80) | 151101500 | |||
| Doppelter O-Ring Folgeplatte für 200L Behälter -Ø 571 (Pumpenfuß Ø80) | 151101600 | |||
| Doppelter O-Ring PTFE-beschichtete Folgeplatte für 20L Behälter -Ø 280 (Pumpenfuß Ø80) | 151102100 | |||
| Doppelter O-Ring PTFE-beschichtete Folgeplatte für 30L Behälter -Ø 285 (Pumpenfuß Ø80) | 151102200 | |||
| Doppelter O-Ring PTFE-beschichtete Folgeplatte für 30L Behälter-Ø 305 (Pumpenfuß Ø80) | 151102300 | |||
| Doppelter O-Ring PTFE-beschichtete Folgeplatte für 30L Behälter -Ø 315 (Pumpenfuß Ø80) | 151102400 | |||
| Doppelter O-Ring PTFE-beschichtete Folgeplatte für 40-60L Behälter-Ø 360 (Pumpenfuß Ø80) | 151102500 | |||
| Doppelter O-Ring PTFE-beschichtete Folgeplatte für 200L Behälter -Ø 571 (Pumpenfuß Ø80) | 151102600 | |||
| Wandhalterung für Motor 1000-3004 | 210008 | |||
| Wandhalterung für Motor 5004 | 9015 | |||
| Einsäulen Fasspresse für 20-60 L. Behälter (nicht verfügbar in NA/China) | 151080000 | |||
| Einsäulen Fasspresse für 200 L. Behälter (nicht verfügbar in NA/China) | 151090000 | |||
| Zweisäulen Fasspresse für 20-60 L. Behälter (nicht verfügbar in NA/China) | 151080500 | |||
| Zweisäulen Fasspresse für 200 L. Behälter (nicht verfügbar in NA/China) | 151090500 |
